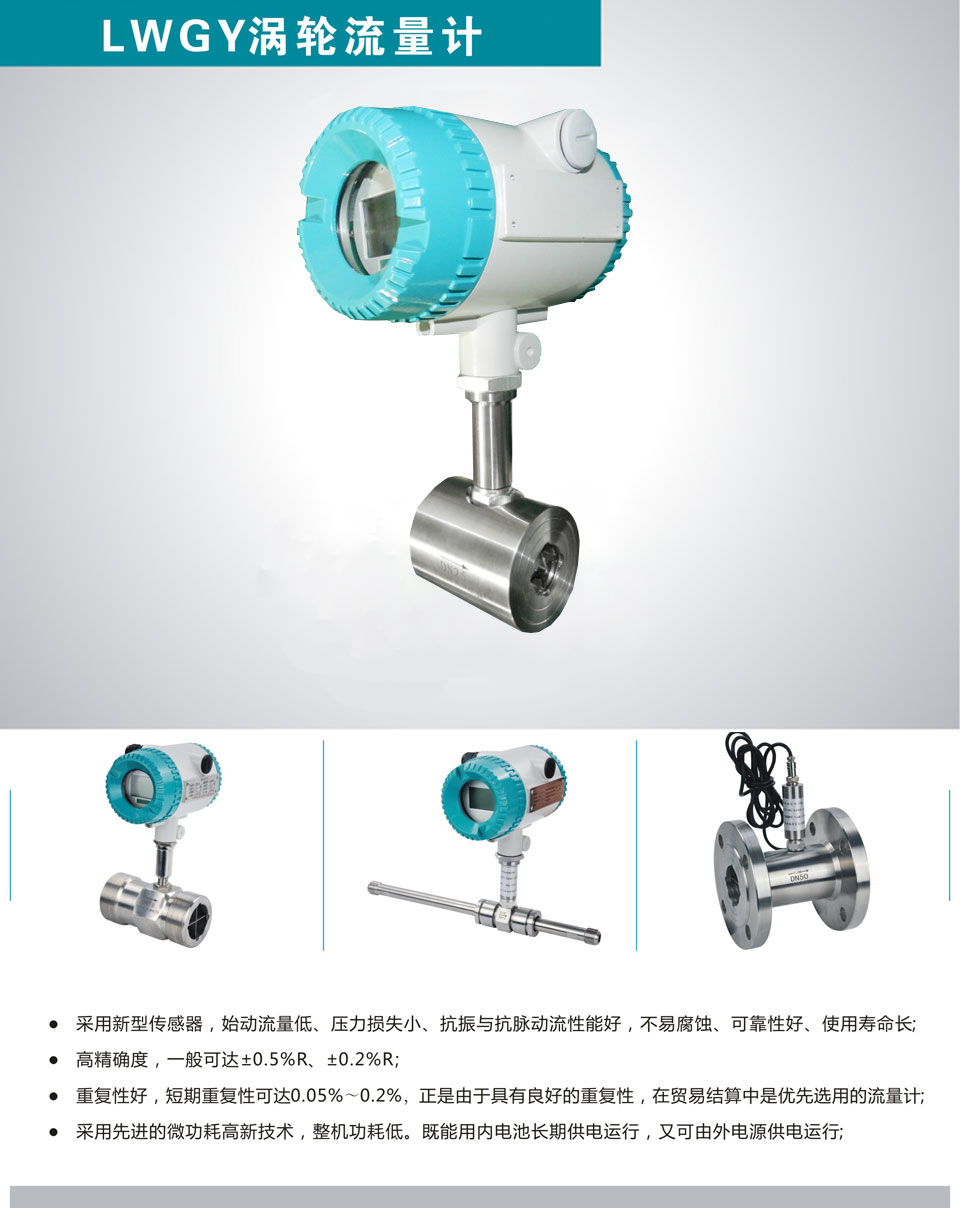

法兰夹装涡轮流量计


兰夹装式液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。

此连接方式安装、维护简单快捷。

法兰夹装涡轮流量计先容

法兰夹装涡轮流量计



  法兰夹装式涡街流量计是基于卡门涡街原理而研制成功的一种具有国际先进水平的新型流量计。由于它具有其它流量计不可兼得的优点,自七十年代以来得到了迅速发展,据有关资料显示,现在日本,欧美等发达国家使用涡街流量计的比例大幅度上升,已广泛应用于各个领域。


  法兰夹装式涡街流量计适用于测量过热蒸汽、饱和蒸汽、压缩空气和一般气体、水和液体的质量流量和体积流量。


  法兰夹装式涡街流量计特点:


  ★结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠。


  ★ 安装简单,维护十分方便。


  ★ 检测传感器不直接接触被测介质,性能稳定,寿命长。


  ★ 输出是与流量成正比的脉冲信号,无零点漂移,精度高。


  ★ 测量范围宽,量程比可达。


  ★压力损失较小,运行费用低,更具节能意义。


  ★ 在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与漩涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数。


  ★应用范围广,蒸汽、气体、液体的流量均可测量。


  分体式涡街流量计工作原理:


  在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡门涡街,旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f,被测介质来流的平均速度为V,旋涡发生体迎流面宽度为d,表体通径为D,根据卡曼涡街原理,有如下关系式:f=St.V/〔(1-1.25d/D)


  式中:


  f-发生体一侧产生的卡门旋涡频率


  St-斯特罗哈尔数


  V-流体的平均流速


  d-柱体流面宽度


  D-管道内径


  在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路,即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。
