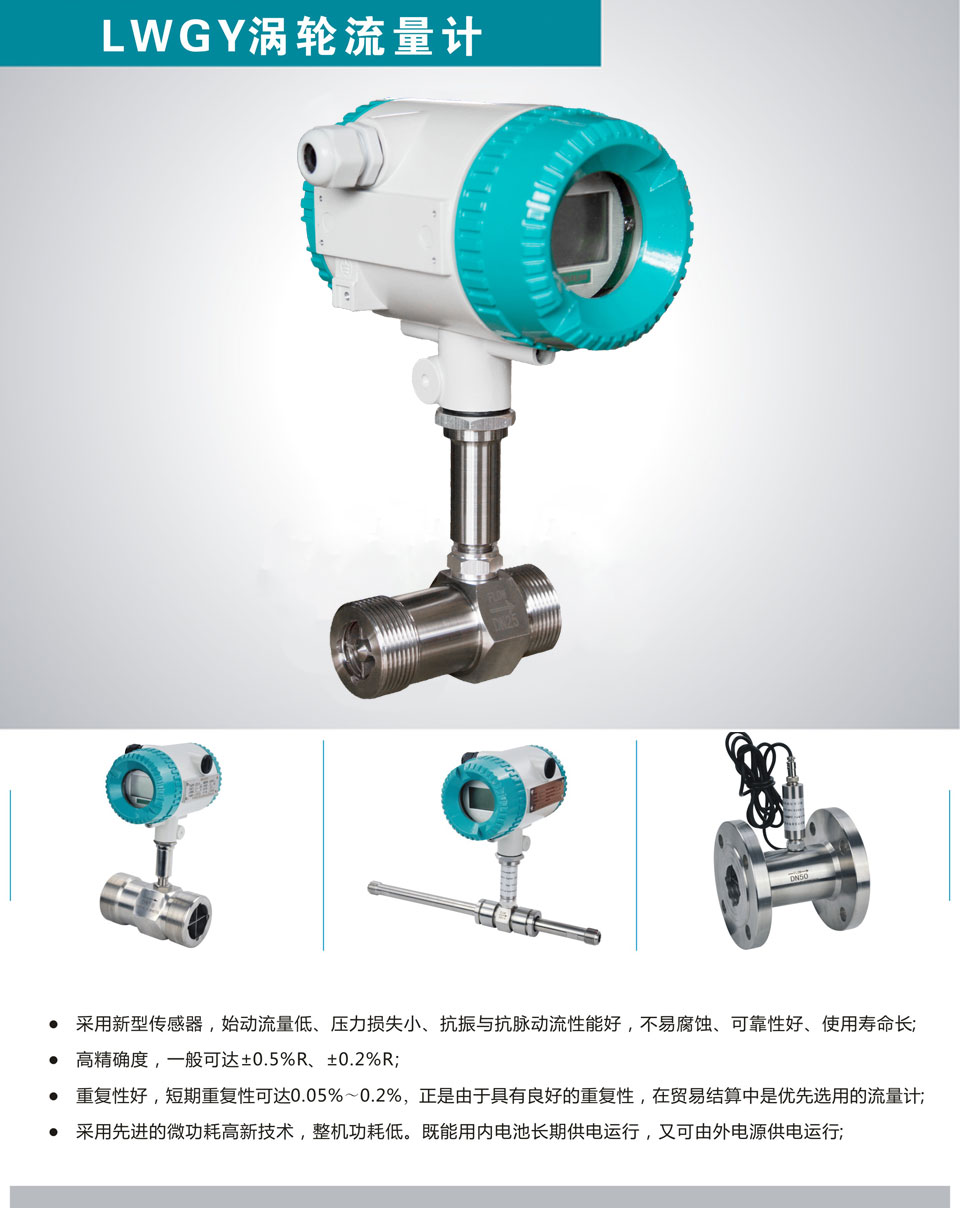

螺纹连接涡轮流量计

液体涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。

 液体涡轮流量计(涡轮流量传感器与显示仪表配套组成涡轮流量计)。传感器液体涡轮流量计具有精度高,重复性好,寿命长操作简单等特点。可广泛应用于石油,化工,冶金,造纸等行业测量液体的体积瞬时流量和体积总量




螺纹连接涡轮流量计先容


  一、概述


   ca88亚洲城会员登录专业生产涡轮流量计,提供专业流量计选型及售后技术支撑与现场引导。我企业涡轮流量计类主要产品包含智能涡轮流量计、卫生型涡轮流量计、基本型液体涡轮流量计、气体涡轮流量计、螺纹连接式液体涡轮流量计、卡箍式液体涡轮流量计以及用于配套显示瞬时流量、累积流量及控制流量的智能流量积算仪等。


   涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。它具有结构简单,计量精度高,使用寿命长,操作简单,容易检修等特点。该产品广泛用于冶金、化工、石油、城建、环保、食品等领域,高精度测量水、自来水、柴油、汽油和轻质成品油等液体的流量。配备有卫生接头的涡轮流量计可以应用于制药行业。结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。一体化表头可以显示的流量单位众多,有立方米,加仑,升,标准立方米,标准升等,可以设定固定压力、温度参数对气体进行补偿,对压力和温度参数变化不大的场合,可使用该仪表进行固定补偿积算。


   二、工作原理


   传感器内的涡轮在流体作用下产生旋转使信号检测器的磁场产生变化,因此在信号检测器的线圈中,感应出交变电压,在经过放大器放大、滤波、整形输出方波信号。此信号电压的频率与叶轮的转速成正比,即与流体的流量(流速)成正比。


   三、设计特点


   涡轮流量计采用全硬质合金(碳化钨)屏蔽式悬臂梁结构轴承,集转动轴承与压力轴承于一体,大大提高了轴承寿命,并可在少量泥沙与污物的介质中工作。传感器采用不锈钢结构,(涡轮采用2Cr13)防腐蚀性能好,采用红宝石轴承并配硬质合金(LT6)轴套保证了涡轮传感器的使用寿命和长期的稳定性,钐钴永磁合金作为信号检测器,输出信号强,磁稳定性好,可在0-120℃介质正常工作。流量计本身具有自整流的结构,小型轻巧,结构简单,可在短时间内将其组合拆开,安装使用相当方便。
