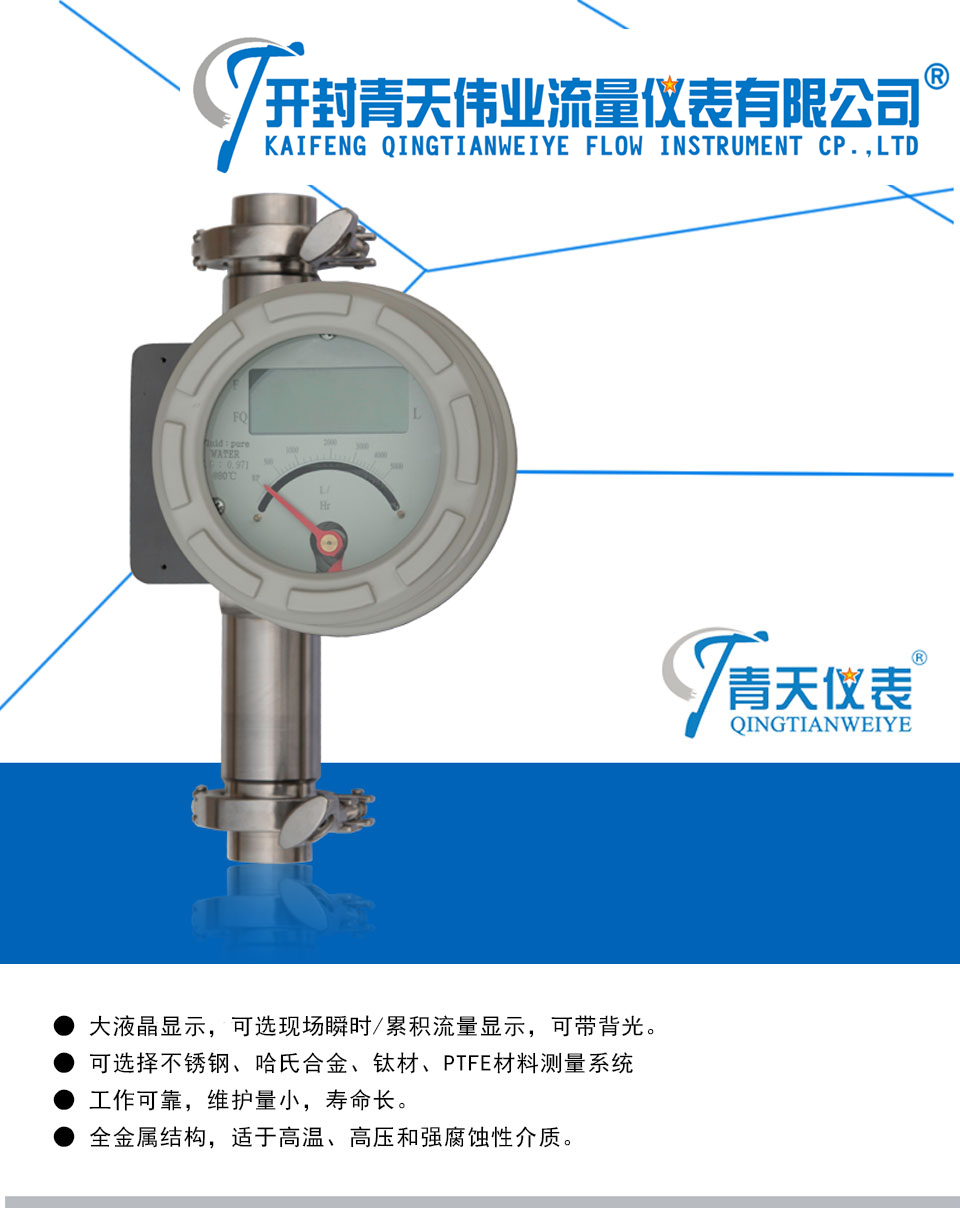

金属管卡箍液晶显示流量计



 金属管浮子流表采用可变面积式测量原理生产研究,适用于测量液体,气体。全金属才结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA,4-20mA的标准模拟量信号输出和现场指示。累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种。广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。


金属管卡箍液晶显示流量计先容

 金属管卡箍液晶显示流量计


   一、卡箍式金属管浮子流量计概述


   LZ系列卡箍式金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。采用全金属结构、Modular概念设计,因其具有体积小、压损小、量程比大(10:1)、安装维护方便等特点,故广泛应用于各行业复杂、恶劣环境下、对小流量、低流速、各种苛刻介质条件的流量测量与过程控制。


   LZ系列卡箍式金属管浮子流量计的系列产品,针对不同的用户需求、不同场合,有多种测量形式供用户可选;按输出形式分有就地指示型、远传输出型、控制报警型,按输出形式分有就地指示型、远传输出型、控制报警型;按防爆要示分类,又可分为普通型、本质安全型、隔离防爆型三种。


   LZ系列卡箍式金属管浮子流量计采用了国际先进的 Honeywell无接触检测磁场角度变化的磁测传感器、并配以Motorola微处理系统,可实现液晶指示、累积、远传输出(4-20Ma)、脉冲输出、上下限报警输出等功能,该型智能信号变送器具有及高的精度和可靠性,完全可以取代进口同类型仪表,且具有性价比高、多参数标定、掉电保护等到特点。


   LZ系列卡箍式金属管浮子流量计的设计制作还考虑了用户工艺流向要求,有WF50垂直安装式、WF51上进下出安装式、WF52侧进侧出安装式、WF53底进侧出安装式、WF54螺纹连接式、WF56R/L水平安装式等安装方式可选。


  二、卡箍式金属管浮子流量计结构原理


   LZ系列卡箍式金属管浮子流量计由二部分组成:


   传感器———测量管及浮子;


   信号变送器———指示器;


   传感器的触液材质有四种:不锈钢、哈氏合金、钛材、不锈钢衬PTFE;用户可根据不同的角液材质,来满足工艺的耐压及介质防腐的需要。根据不同的测量要求,用户在选型时,可以选择不同的指示器组合,来实现不同的测量要求。 流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对而言静止在某个位置,这个位置随浮子与锥管的环面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。


   三、卡箍式金属管浮子流量计特点


   ◇模块化组合设计,维修方便,正常使用免维护


   ◇单轴、非接触新型磁耦全结构,信号传输更稳定


   ◇双行、大屏幕液晶显示瞬时、累计流量,可带背光


   ◇智能型具有掉电保护、数据备份及恢复功能


   ◇全金属结构,抗震、耐压、耐温、防腐


   ◇短行程、总主250mm,设计安装更方便


   四、 卡箍式金属管浮子流量计技术参数


   测量范围:水(20℃)1-200000 l/h 空气(20℃,0.1013MPa)0.03-4000m3/h 参见流量表,特殊流量可订制


   量程比:标准型10:1 特殊型20:1


   精度: 标准型1.5级 特殊型1.0级


   压力等级:标准型: DN15-DN50 4.0MPa DN80-DN200 1.6MPa


   特殊型: DN15-DN50 25MPa DN80-DN200 16MPa


   夹套的压力等级为1.6MPa


   特殊型在选型和订货前应与工厂协商


   压力损失:7kPa-70kPa


   介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃


   高温型:可达400℃


   介质粘度:DN15: <(F15.1-F15.3)<(F15.4-F15.8)


   环境温度:液晶型-30℃-+85℃


   指针型-40℃-+120℃


   连接形式:标准型:DIN2501标准法兰


   特殊型:由用户指定的任意标准法兰或螺纹


   电缆接口:M20*1.5


   供电电源:标准型24VDC二线制4-20mA(10.8VDC-36VDC)


   交流型:85-265VAC 50HZ


   电池型:3.6V@4AH镍氢电池


   报警输出:上限或下限瞬时流量报警


   标准型:集电极开路输出(100mA@30VDC内部阻抗100欧)


   特殊型:继电器输出(触点容量5A@250VAC)


   脉冲输出:累积脉冲输出,间隔50毫秒


   液晶显示:瞬时流量显示数值范围:0-50000


   累计流量显示数值范围:0-99999999


   防护等级:IP65


   防爆标志:本安型iaⅡCT6 隔爆型dⅡCT6
